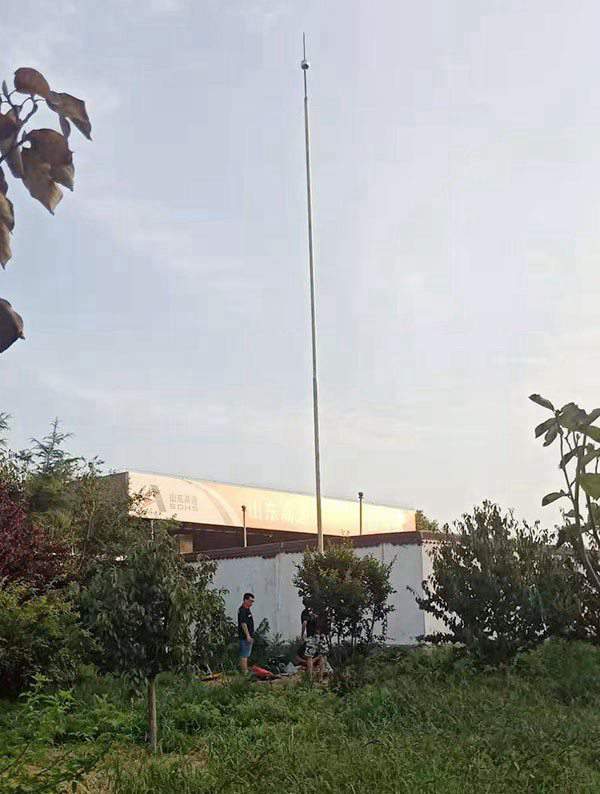

避雷针制作安装

避雷针制作安装

  • 所属分类:检测项目
  • 浏览次数:
  • 发布日期:2023-03-08 16:37:00
  • 产品概述
  • 性能特点
  • 技术参数

1 钢油罐有必要做防雷接地,接地址不该少于2处。

2 钢油罐接地址沿油罐周长的距离,不宜大于30m,接地电阻不宜大于10Ω。

3 贮存易燃油品的油罐防雷设计,应契合下列规则:

泰安防雷机构告诉您:浮顶油罐或内浮顶油罐不该装设避雷针,但应将浮顶与罐体用2根导线做电气衔接。浮顶油罐衔接导线应选用横截面不小于25mm2的软铜复绞线。关于内浮顶油罐,钢质浮盘油罐衔接导线应选用横截面不小于16mm2的软铜复绞线;铝质浮盘油罐衔接导线应选用直径不小于1.8mm的不锈钢钢丝绳。覆土油罐的罐体及罐室的金属构件以及呼吸阀、量油孔等金属附件,应做电气衔接并接地,接地电阻不宜大于10Ω。

4 贮存可燃油品的钢油罐,不该装设避雷针(线),但有必要做防雷接地。

5 装于地上钢油罐上的信息体系的配线电缆应选用屏蔽电缆。电缆穿钢管配线时,其钢管上下2处应与罐体做电气衔接并接地。

6 石油库内信息体系的配电线路首结尾需与电子器件衔接时,应装设与电子器件耐压水平相适应的过电压维护(电涌维护)器。

7 石油库内的信息体系配线电缆,宜选用铠装屏蔽电缆,且宜直接埋地敷设。电缆金属外皮两端及在进入建筑物处应接地。当电缆选用穿钢管敷设时,钢管两端及在进入建筑物处应接地。建筑物内电气设备的维护接地与防感应雷接地应共用一个接地设备,接地电阻值应按其间的小值确认。

8 油罐上安装的信息体系设备,其金属的外壳应与油罐体做电气衔接。

9 石油库的信息体系接地,宜就近与接地汇流排衔接。

10 贮存易燃油品的人工洞石油库,应采取下列避免高电位引进的办法:

进出洞内的金属管道从洞口算起,当其洞外埋地长度超越2m( ρ为埋地电缆或金属管道处的土壤电阻率Ω·m)且不小于15m时,应在进入洞口处做1处接地。在其洞外部分不埋地或埋地长度缺乏2m时,除在进入洞口处做1处接地外,还应在洞外做2处接地,接地址距离不该大于50m,接地电阻不宜大于20Ω。

电力和信息线路应选用铠装电缆埋地引进洞内。洞口电缆的外皮应与洞内的油罐、输油管道的接地设备相连。若由架空线路转换为电缆埋地引进洞内时,从洞口算起,当其洞外埋地长度超越2m时,电缆金属外皮应在进入处做接地。当埋地长度缺乏2m时,电缆金属外皮除在进入洞口处做接地外,还应在洞外做2处接地,接地址距离不该大于50m,接地电阻不宜大于20Ω。电缆与架空线路的衔接处,应装设过电压维护器。过电压维护器、电缆外皮和瓷瓶铁脚,应做电气衔接并接地,接地电阻不宜大于10Ω。

人工洞石油库油罐的金属通气管和金属通风管的露出洞外部分,应装设独立避雷针。爆破风险1区应在避雷针的维护规模以内。避雷针的应设在爆破风险2区之外。

11 易燃油品泵房(棚)的防霄,应契合下列规则:

油泵房(棚)应选用避雷带(网)。避雷带(网)的引下线不该少于2根,并应沿建筑物四周均匀对称布置,其距离不该大于18m。网格不该大于10m×10m或12m×8m。

进出油泵房(棚)的金属管道、电缆的金属外皮或架空电缆金属槽,在泵房(棚)外侧应做1处接地,接地设备应与维护接地设备及防感应雷接地设备合用。

12 可燃油品泵房(棚)的防雷,应契合下列规则:

在平均雷暴日大于40d/a的地区,油泵房(棚)宜装设避雷带(网)防直击雷。避雷带(网)的引下线不该少于2根,其距离不该大于18m。

进出油泵房(棚)的金属管道、电缆的金属外皮或架空电缆金属槽,在泵房(棚)外侧应做1处接地,接地设备宜与维护接地设备及防感应雷接地设备合用。

13 装卸易燃油品的鹤管和油品装卸栈桥(站台)的防雷,应契合下列规则:

露天装卸油作业的,可不装设避雷针(带)。

在棚内进行装卸油作业的,应装设避雷针(带)。避雷针(带)的维护规模应为爆破风险1区。

进入油品装卸区的输油(油气)管道在进入点应接地,接地电阻不该大于20Ω。

14 在爆破风险区域内的输油(油气)管道,应采取下列防雷办法:

输油(油气)管道的法兰衔接处应跨接。当不少于5根螺栓衔接时,在非腐蚀环境下可不跨接。

平行敷设于地上或管沟的金属管道,其净距小于100mm时,使用金属线跨接,跨接点的距离不该大于30m。管道交叉点净距小于100mm时,其交叉点使用金属线跨接。

15 石油库生产区的建筑物内400V/230V供配电体系的防雷,应契合下列规则:

当电源选用TN体系时,从建筑物内总配电盘(箱)开端引出的配电线路和分支线路有必要选用TN-S体系。

建筑物的防雷区,应根据现行国家标准《建筑物防雷设计规范》GB 50057划

避雷针制作安装
